Reti di distribuzione, oleodotti interrati e riqualificazione di impianti a carburante: ITALGP srl progetta e coordina interventi complessi per enti pubblici, committenze istituzionali e soggetti privati. Lo studio tecnico, con sede a Rende in provincia di Cosenza, affianca i committenti in ogni fase: dal rilievo dello stato di fatto alla progettazione esecutiva, fino al coordinamento della sicurezza in cantiere. Competenze multidisciplinari, strumenti di indagine avanzati e piena conformità alle normative nazionali ed europee di settore garantiscono soluzioni tecniche durevoli, sicure e ambientalmente responsabili.
Quando un impianto richiede una progettazione ad alto contenuto tecnico
La messa in sicurezza o la riqualificazione di un impianto a carburante dismesso — un oleodotto interrato, una rete di distribuzione o un sistema di serbatoi — richiede molto più di un progetto standard. Serve un’analisi accurata dello stato di fatto, indagini georadar (GPR) sul sottosuolo, valutazione delle interferenze con i sottoservizi esistenti e la scelta di materiali certificati per ambienti classificati ATEX — cioè ambienti dove può formarsi un’atmosfera potenzialmente esplosiva.
ITALGP ha sviluppato competenze specifiche in questo ambito, con incarichi per la progettazione esecutiva di sistemi pipeline per la distribuzione di carburanti in contesti ad elevata complessità tecnica e normativa — includendo il pieno rispetto degli standard API 5L, ASTM, UFC e delle direttive europee di settore.
I servizi ITALGP per reti gas e impianti a carburante
ITALGP offre un servizio integrato per la progettazione di reti gas, oleodotti e impianti a carburante, con capacità operative che coprono l’intera filiera tecnica: dall’analisi preliminare alla redazione degli elaborati esecutivi, fino al coordinamento della sicurezza in fase di cantiere.
- Progettazione esecutiva pipeline: Progettazione esecutiva di pipeline interrate — tubazioni in acciaio al carbonio conformi a standard API 5L e ASTM A 106, con definizione del tracciato, profili longitudinali e risoluzione delle interferenze con i sottoservizi esistenti.
- Leak detection: Sistemi di rilevamento perdite — soluzioni Pipeline Leak Detector System per impianti a batch, con monitoraggio in tempo reale e allarmi digitali integrabili nei sistemi di supervisione (SCADA/OCC).
- Protezione catodica: Impianti di protezione catodica — progettazione a correnti impresse con controllo automatico del potenziale, anodi in titanio attivato MMO e celle di riferimento in zinco.
- Valvole e servomotori: Organi di intercettazione e manovra — capitolato di valvole motorizzate con protocolli MODBUS per integrazione nei sistemi di controllo operativo, con volantino manuale di emergenza.
- Indagini GPR: Indagini georadar (GPR) — rilievo del sottosuolo per intercettazione tubazioni esistenti, mappatura interferenze e definizione del tracciato di progetto.
- Sicurezza cantiere: Coordinamento della sicurezza (CSP/CSE) — redazione del Piano di Sicurezza e Coordinamento (PSC), analisi dei rischi, stima costi della sicurezza e fascicolo dell’opera.
Progettazione esecutiva: dalla fattibilità all'opera realizzabile
Il passaggio dalla progettazione di fattibilità tecnico-economica alla progettazione esecutiva è la fase più critica di un intervento su impianti a carburante e gas. È qui che le scelte architettoniche, strutturali e impiantistiche vengono tradotte in elaborati costruttivi precisi, verificabili e validabili ai fini della gara d’appalto — nel rispetto del D.Lgs. 36/2023 (Codice dei Contratti Pubblici).
Un caso concreto: riqualificazione di una pipeline per combustibili in ambito istituzionale

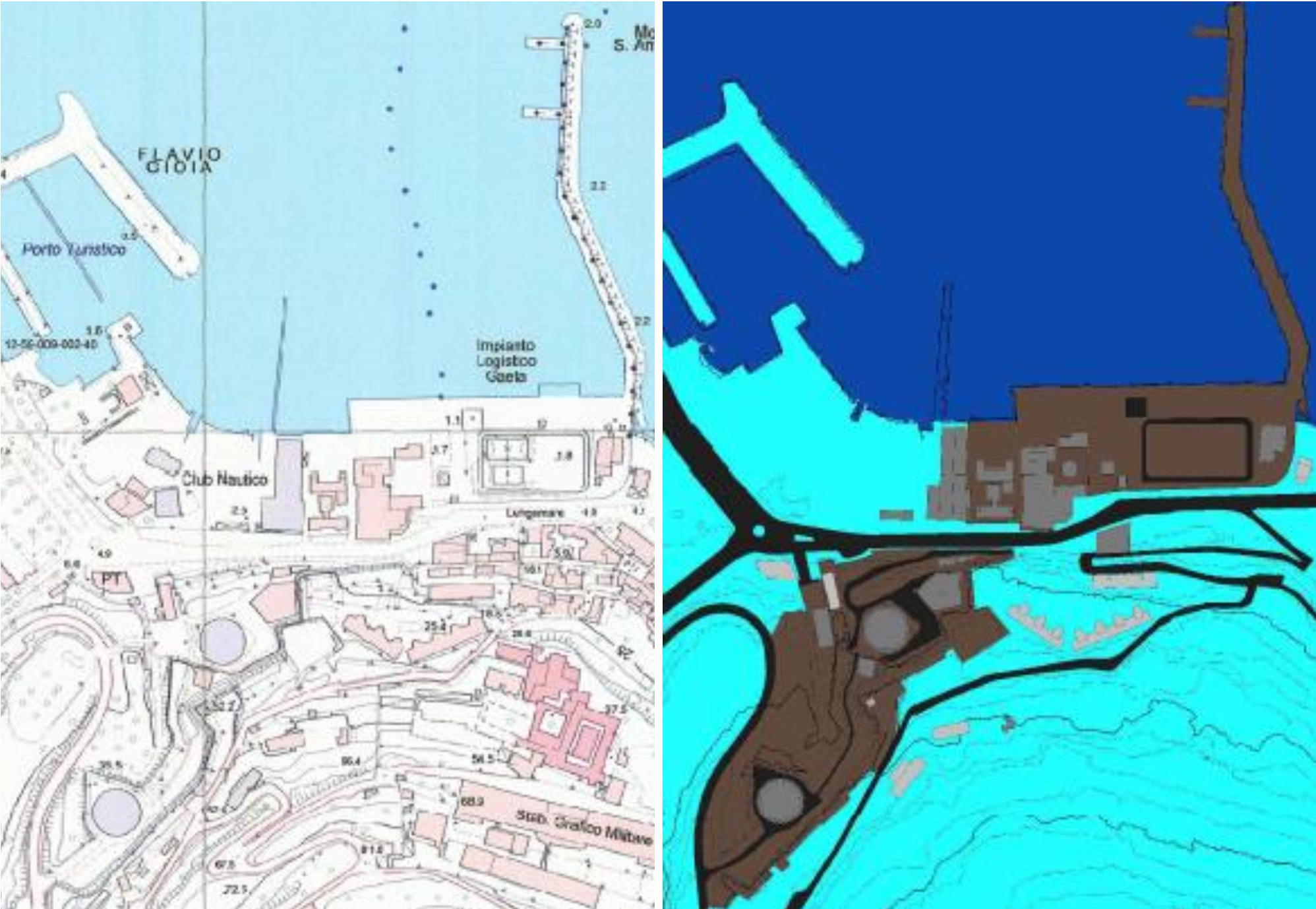

ITALGP è incaricata della progettazione esecutiva [DA VERIFICARE — confermarne la formalizzazione contrattuale] per la riqualificazione di un sistema pipeline interrata che collega un serbatoio di combustibile alla sala pompe di un deposito navale. La pipeline era fuori servizio da circa 17 anni, con rischi di contaminazione del suolo e delle acque (l’impianto si trova in prossimità del mare). L’intervento prevede la realizzazione di nuove condotte in acciaio al carbonio senza saldature, conformi alle norme API 5L e ASTM A 106 grado B STD SCH 40, rivestite in bitume in fabbrica, posate in cunicoli prefabbricati ispezionabili (100×100 cm) con impianto di protezione catodica a correnti impresse.
La complessità dell’intervento è determinata da più fattori: la necessità di mantenere operativa la rete esistente durante i lavori, il passaggio delle nuove condotte sotto sede stradale pubblica con sorveglianza archeologica e la gestione delle interferenze con altri sottoservizi della base. Lo sviluppo complessivo delle nuove pipeline è di circa 460 m (serbatoio–sala pompe) e circa 200 m (collegamento tra serbatoi).
Gli elaborati della progettazione esecutiva
La progettazione esecutiva in fase di sviluppo comprenderà tutti gli elaborati previsti dal D.Lgs. 36/2023: relazioni specialistiche (generale, materiali, interferenze), piante, prospetti e sezioni costruttive, profili longitudinali delle tubazioni, Piano di Sicurezza e Coordinamento completo (PSC 01-05), Computo Metrico Estimativo, Elenco Prezzi Unitari, Analisi Nuovi Prezzi, Quadro Economico, Schema di Contratto e Capitolato Speciale d’Appalto.
Specifiche tecniche e normative di riferimento
La progettazione di impianti a carburante e gas richiede il rispetto di un quadro normativo articolato, che in ITALGP viene applicato con rigore in ogni fase progettuale.
Tubazioni e componenti principali

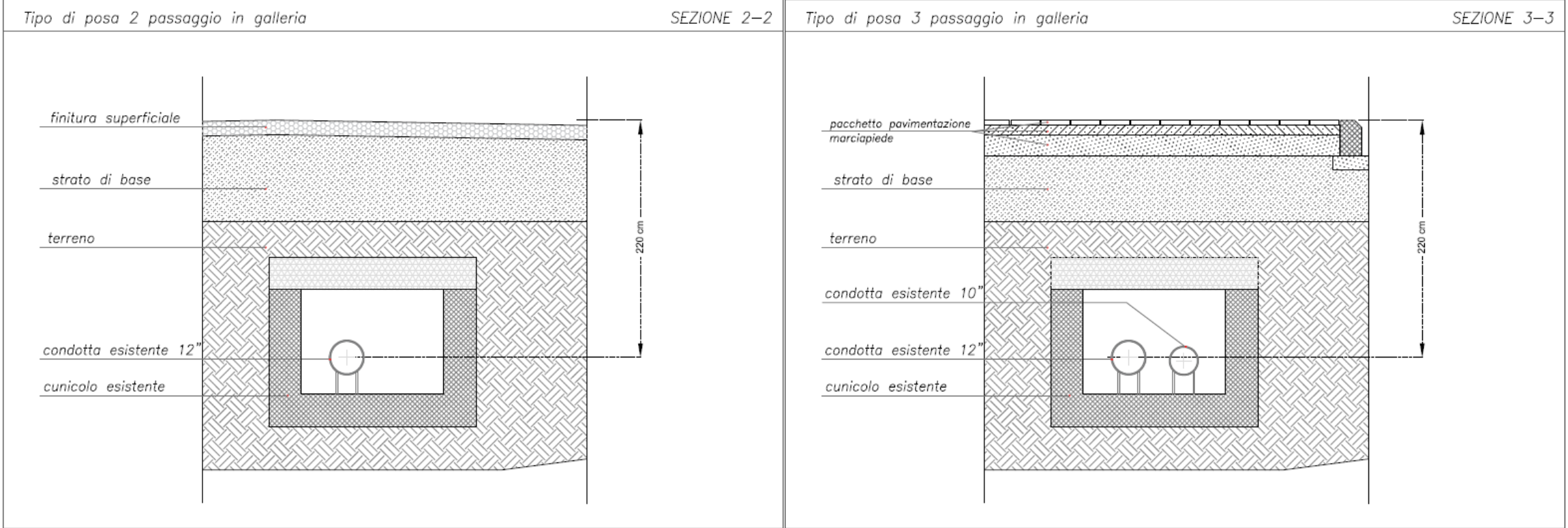

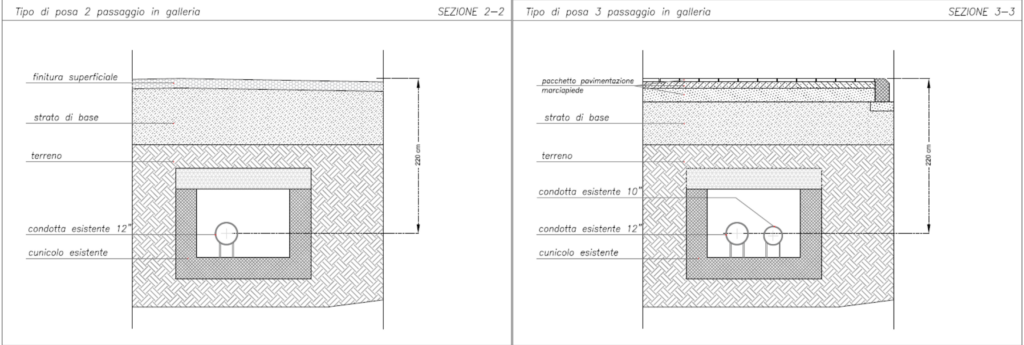

Le tubazioni di progetto sono in acciaio al carbonio senza saldature per industria petrolchimica, conformi alle norme API 5L e ASTM A 106 grado B STD SCH 40, rivestite in bitume in fabbrica. Le dimensioni previste comprendono condotte da 12″, 6″ e 4″, posate in cunicoli prefabbricati ispezionabili dotati di portello di accesso. Tutte le tubazioni sono progettate per essere compatibili con il sistema di pigging — dispositivo per lo svuotamento periodico e la prova pneumatica, che verifica la tenuta della condotta in modalità non invasiva. La movimentazione del pig avviene mediante sistema di spinta ad azoto gassoso con trappole di lancio e ricezione.
Per tutti e sei i fabbricati, ITALGP ha condotto la valutazione della sicurezza strutturale con livello di conoscenza LC1 e modellazione su software dedicato, in conformità con le NTC 2018. La tecnica di consolidamento adottata è l’intonaco armato: due lastre in calcestruzzo da 6 cm vengono apposte su entrambi i lati della muratura, armate con rete elettrosaldata e rese solidali alla struttura tramite connettori trasversali passanti. Dove la situazione lo ha richiesto è stato impiegato il sistema CRM (Composite Reinforced Mortar), con rete bidirezionale in fibra composita integrata nella malta di facciata.
Le tabelle di confronto stato di fatto/stato di progetto mostrano un incremento dell’indicatore di rischio sismico (α) allo Stato Limite di Salvaguardia della Vita (SLV) superiore a 1,0 per tutti gli edifici, confermando il raggiungimento degli obiettivi normativi di miglioramento sismico.
Sistema di rilevamento perdite (Pipeline Leak Detector System)
Le nuove condotte vengono equipaggiate con un sistema di rilevamento perdite progettato per impianti a processo a batch — dove la portata non è costante né nel volume né nel tempo. Il sistema elabora in tempo reale il bilancio di portata tra due punti della condotta, analizzando le variabili di flusso, pressione e differenza di pressione. Qualsiasi anomalia viene segnalata al sistema di supervisione (SCADA/OCC) e/o direttamente via web o SMS. Il sistema è non invasivo e manutenibile in stand-alone; include Site Station, Leak Detection Master Station PC, Pipeline Segment Software e Review Station.
Protezione catodica a correnti impresse
L’impianto di protezione catodica garantisce la durabilità delle strutture in acciaio interrate contro l’ossidazione elettrochimica, con controllo automatico e continuo del potenziale rispetto a un elettrodo di riferimento. Il sistema prevede: quadro elettrico potenziostatico con display LCD e segnalazioni di stato e allarme (protezione IP56), anodi in titanio attivato con rivestimento MMO tubolare a penzolo e celle di riferimento in zinco, ciascuna completa di tubo di resina e cavo elettrico.
Valvole di intercettazione e manovra
L’impianto prevede valvole a farfalla in ghisa sferoidale (GGG.40 rivestita poliuretano) nelle taglie 4″, 6″, 10″ e 12″, con lente in Aisi 316 e manicotto di tenuta in NBR, PN 20. Ogni valvola è equipaggiata con servomotore elettromeccanico (380V/50Hz, IP67), volantino manuale di emergenza e pulsantiera con protocollo MODBUS per l’integrazione nel sistema OCC della base.
| UFC 3-460-01 (2019) | Unified Facilities Criteria — Petroleum Fuel Facilities (standard Difesa USA recepito) |
| API 5L / ASTM A 106 | Standard per tubazioni in acciaio per industria petrolchimica |
| Direttiva ATEX 94/9/CE | Apparecchiature in atmosfere potenzialmente esplosive (D.P.R. 126/1998) |
| NTC 2018 | Norme Tecniche per le Costruzioni (D.M. 17 gennaio 2018) |
| D.M. 31.7.1934 + Circ. 132/1962 | Depositi e impianti di oli minerali — norme di sicurezza e integrative |
| Direttiva PED 97/23/CE | Attrezzature a pressione (recepita con D.Lgs. 93/2000) |
| DM 23 giugno 2022 (CAM) | Criteri Ambientali Minimi per l’edilizia — materiali riciclati, sostanze pericolose, disassemblabilità |
Hai un impianto gas o carburante da riqualificare?
Che si tratti di una rete di distribuzione esistente da mettere in sicurezza, di un oleodotto interrato da riattivare o di un nuovo impianto da progettare, ITALGP è lo studio tecnico di riferimento per committenti pubblici e privati che necessitano di competenza tecnica, rigore normativo e soluzioni conformi agli standard più stringenti.
Operiamo dalla Calabria su tutto il territorio nazionale per commesse pubbliche e private ad alto contenuto tecnico. Contattaci per una prima valutazione del tuo progetto: il nostro team risponderà entro 24 ore lavorative.
- Consulenza tecnica preliminare gratuita
- Risposta entro 24 ore lavorative
- Esperienza in appalti pubblici, commesse istituzionali e Difesa
- Elaborazione di tutti i livelli di progettazione previsti dal D.Lgs. 36/2023
I NOSTRI SERVIZI SPECIALIZZATI
Domande Frequenti (FAQ)
La progettazione esecutiva è il livello di progettazione più dettagliato previsto dal D.Lgs. 36/2023. Definisce in modo compiuto ogni aspetto tecnico, architettonico e impiantistico dell’intervento, producendo tutti gli elaborati necessari all’avvio dei lavori: disegni costruttivi con profili longitudinali, capitolato speciale d’appalto, computo metrico estimativo, piano di sicurezza e coordinamento, elenco prezzi. Nel caso di pipeline interrate include anche la risoluzione delle interferenze con i sottoservizi esistenti e la documentazione per la protezione catodica.
La progettazione di impianti per la distribuzione di carburanti e gas fa riferimento a un quadro normativo ampio: gli standard API 5L e ASTM per le tubazioni, la Direttiva ATEX 94/9/CE per atmosfere potenzialmente esplosive, il D.M. 31.7.1934 e la Circolare n.132/1962 per i depositi di oli minerali, la Direttiva PED 97/23/CE per le attrezzature a pressione e le UFC 3-460-01 per impianti in ambito Difesa. I materiali devono inoltre rispettare i Criteri Ambientali Minimi (CAM) di cui al DM 23 giugno 2022.
Prima di intervenire su reti interrate esistenti è essenziale effettuare un’indagine con sistema georadar (GPR — Ground Penetrating Radar). Questa tecnologia permette di investigare il sottosuolo senza scavi, individuando le tubazioni presenti, la loro profondità e il loro percorso. I dati vengono integrati con i rilievi in situ e con la documentazione progettuale disponibile, per definire il tracciato delle nuove condotte minimizzando le interferenze con i sottoservizi esistenti.
Sì. ITALGP ha esperienza nella gestione di commesse per committenti istituzionali e pubblici, incluse le procedure negoziate ai sensi del D.Lgs. 36/2023. Lo studio è attrezzato per produrre tutti gli elaborati richiesti nelle diverse fasi della progettazione pubblica — dalla fattibilità tecnico-economica alla progettazione esecutiva — e per operare in contesti che richiedono elevati standard di sicurezza, conformità normativa e riservatezza.
